注膠系統采用最新齒輪泵和注膠槍，泵體直接和7L膠缸連接. 結構緊湊，注膠穩定, 故障率低，使用壽命長。

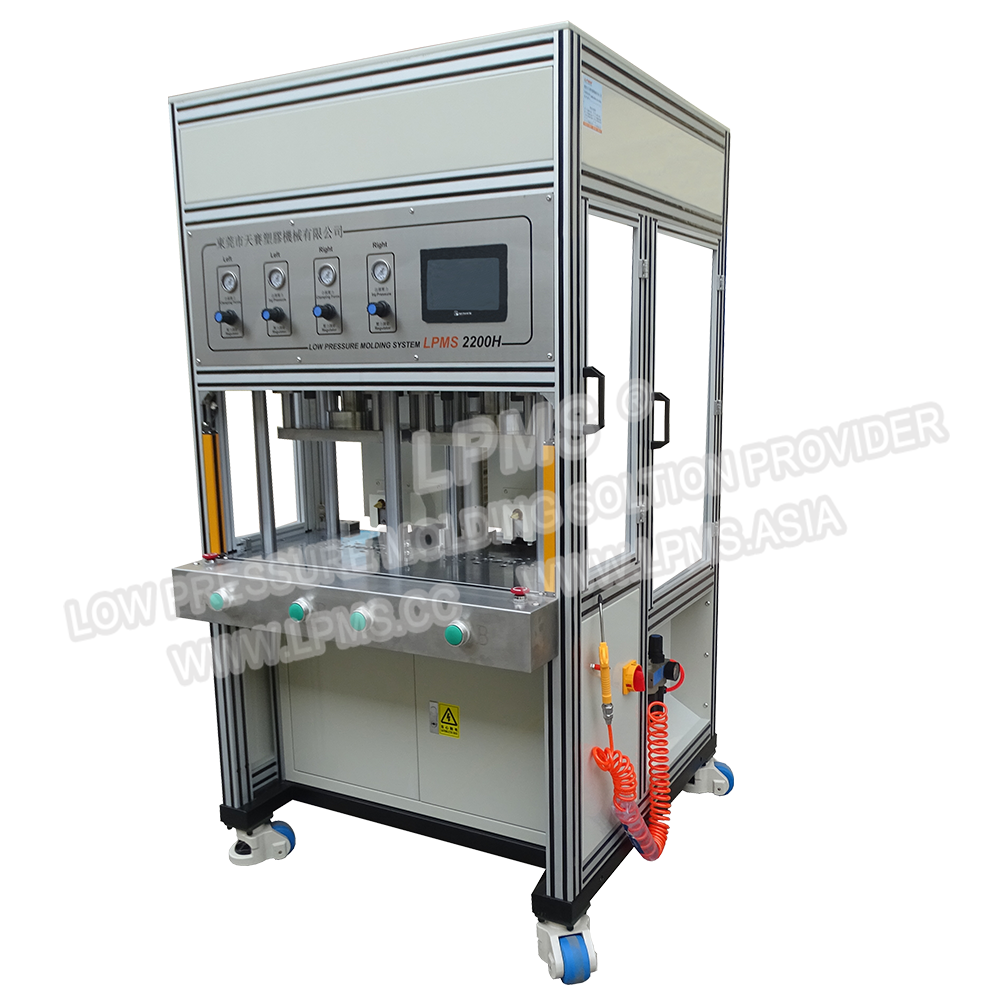

雙工位單槍側式注膠, 給予較復雜的多模穴與滑塊機構的模具較大的應用空間。

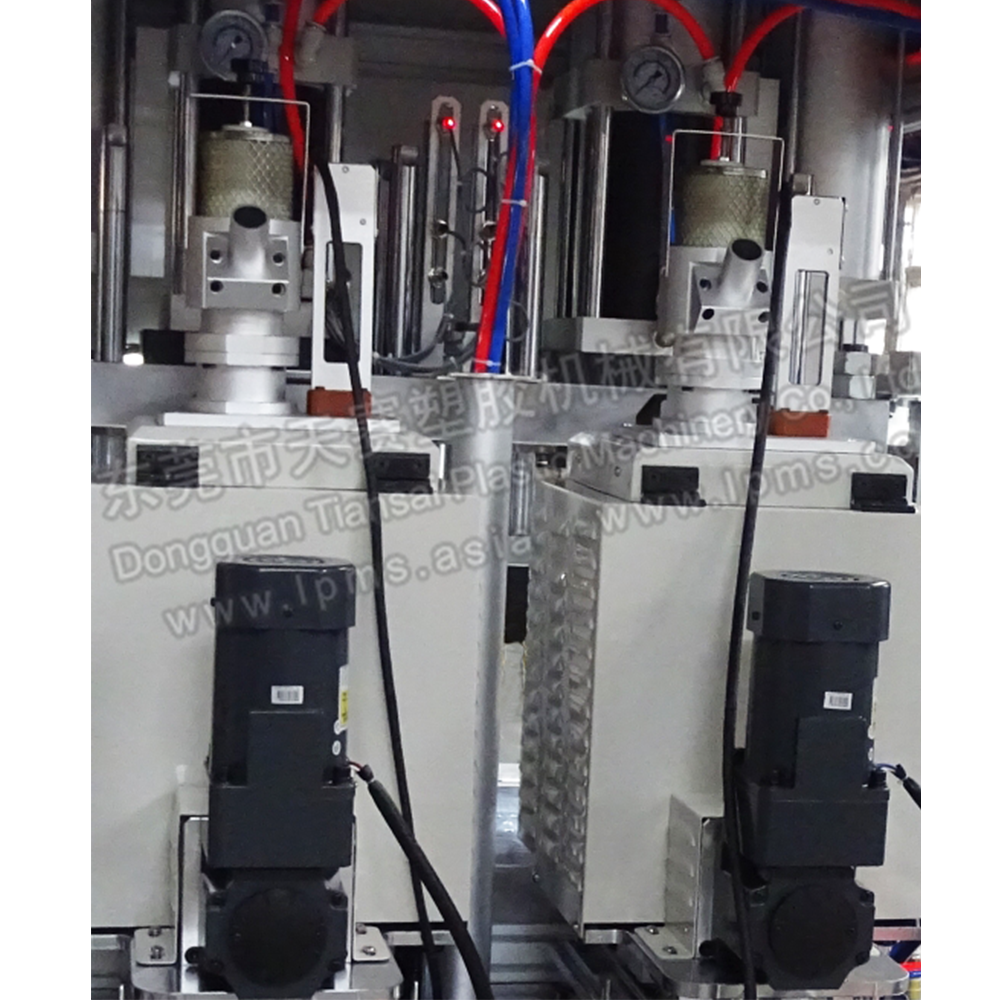

雙膠缸，注膠更穩定,生產效率更高，應用更廣泛。
速熔式膠缸，以6208熱熔膠為例，加熱200℃，18分鐘可作業。

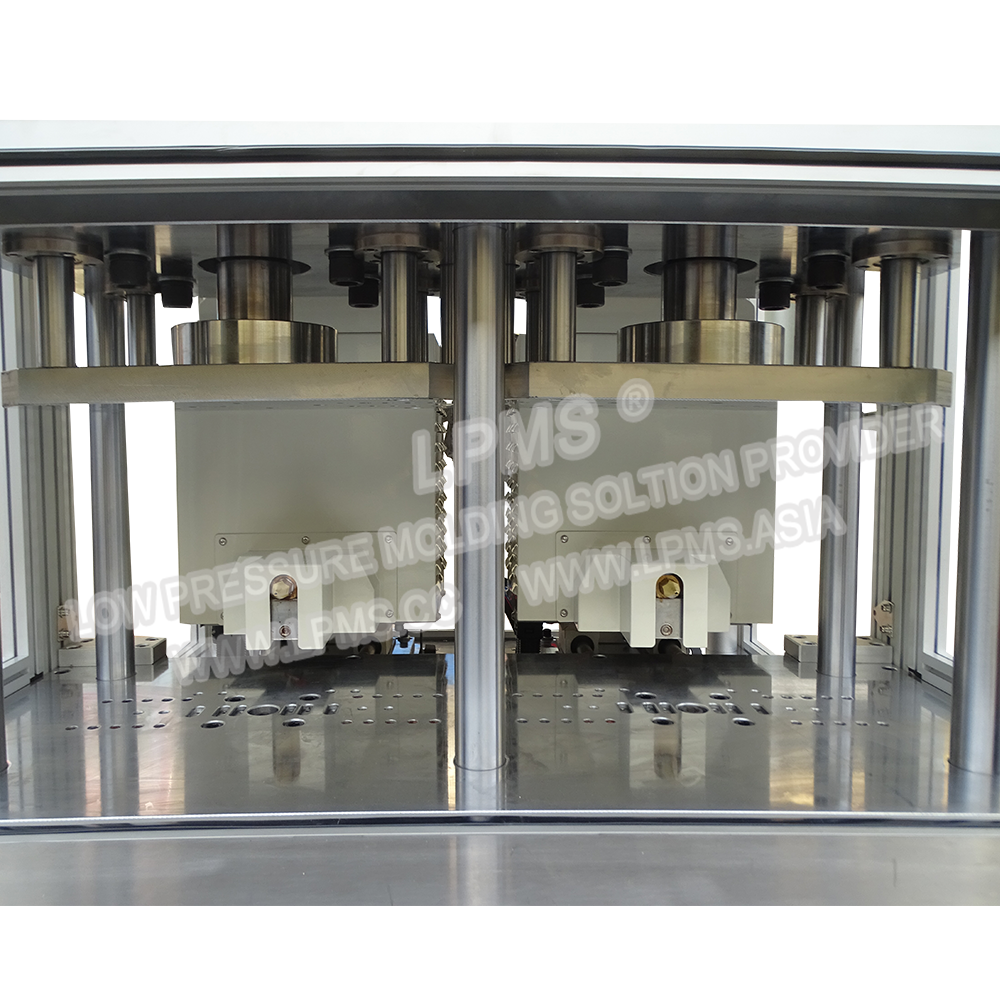

合模采用氣液增壓缸，合模力更大，適合注膠面積較大、注膠量大產品的大批量生產。
注膠壓力大小可通過面板壓力調節閥進行調節。
操作臺和溶膠系統采用一體式設計，使用靈活。
注膠系統各部件采用模塊化設計,同時機器帶有自診功能和各種故障報警，維修及保養方便快速。
機臺四段控溫, 膠缸、膠槍均可獨立控制，溫控準確，具備定時加熱、超溫報警和自動停止加熱功能。
工作保護采用雙手操作、同時配備光幕。
標準化、系統化模架設計，方便更換模具;同時工作臺配備產品頂出裝置，方便取出產品。
運用范圍
側式低壓注膠系列，適用于各式低壓熱熔膠成型樹脂對產品注膠包封。其制程壓力低0-6Mpa，不損傷零部件，無化學反應，成形快速，可取代灌封膠與外殼，成形后有保護,絕緣與防水效果。
廣泛應用于：各式汽車電子與汽車線束，同軸線纜，防水接插件，LED模塊與串燈，PCBA模塊，傳感器，線圈等等。
產品規格
設備尺寸（寬度，深度，高度） / 重量 | 1030 mm x 1150 mm x 1960 mm / 620 kg 40.5 in x 45.28 in x 77.17 in / 1366 lbs |
佔地面積 | 1030 mm x 1150 mm 40.5 in x 45.28 in |
工作臺面離地高度 | 850 mm | 33.47 in |
包裝尺寸 / 重量 | 1130 mm x 1250 mm x 2060 mm / 660 kg 44.49 in x 49.21 in x 81.10 in / 1455 lbs |
熔膠系統 | LPMS-MOD-07-2200H-DSAF1 x2 |
自動加料系統 | LPMS D10 |
注膠槍型號與角度 | LPMS-LG02 x 2 / 36.4° |
注膠管編號與數量 | N/A |
輸入電壓 | 單相200-240VAC / 50 Hz |
溫控分區 | 4 |
溫度範圍 | 室溫至250℃ |
最大功率 | 10 kw |
最低工作氣壓 | 0.5 Mpa |
用氣量 | 0.18 m3 / min |
合模方式 | 氣液增壓缸 |
合模壓力 | 10 T |
合模行程 | 150 mm |
控制系統 | PLC+7 in HMI |
安全保護 | 光柵、雙手操作按鈕 |
標準模具尺寸 | 230 mm x 120 mm x 150 mm / 25 Kg 9.06 in x 4.72 in x5.91 in / 55 lbs |
模具最大尺寸 | 300 mm x 200 mm x 150 mm 11.81 in x 7.87 in x 5.90 in |
可注塑產品最大設計尺寸 | 60 mm x 50 mm x 18 mm 2.36 in x 1.97 in x 0.71 in |
低壓注塑機和模具外型尺寸圖
低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
設備視頻
